Situazione impianto

Gli uffici e l’officina di un azienda di automazione erano condizionati e riscaldati da:

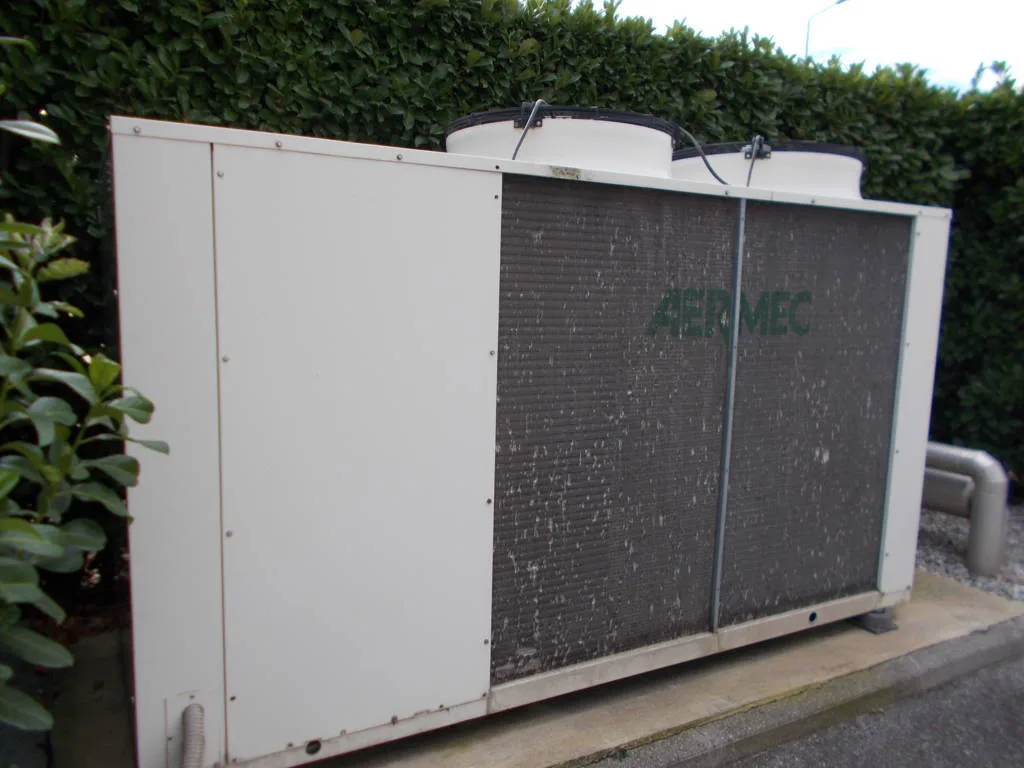

• Nr 1 chiller da 150 kW circa in solo raffrescamento, gas R407C – 1774 GWP.

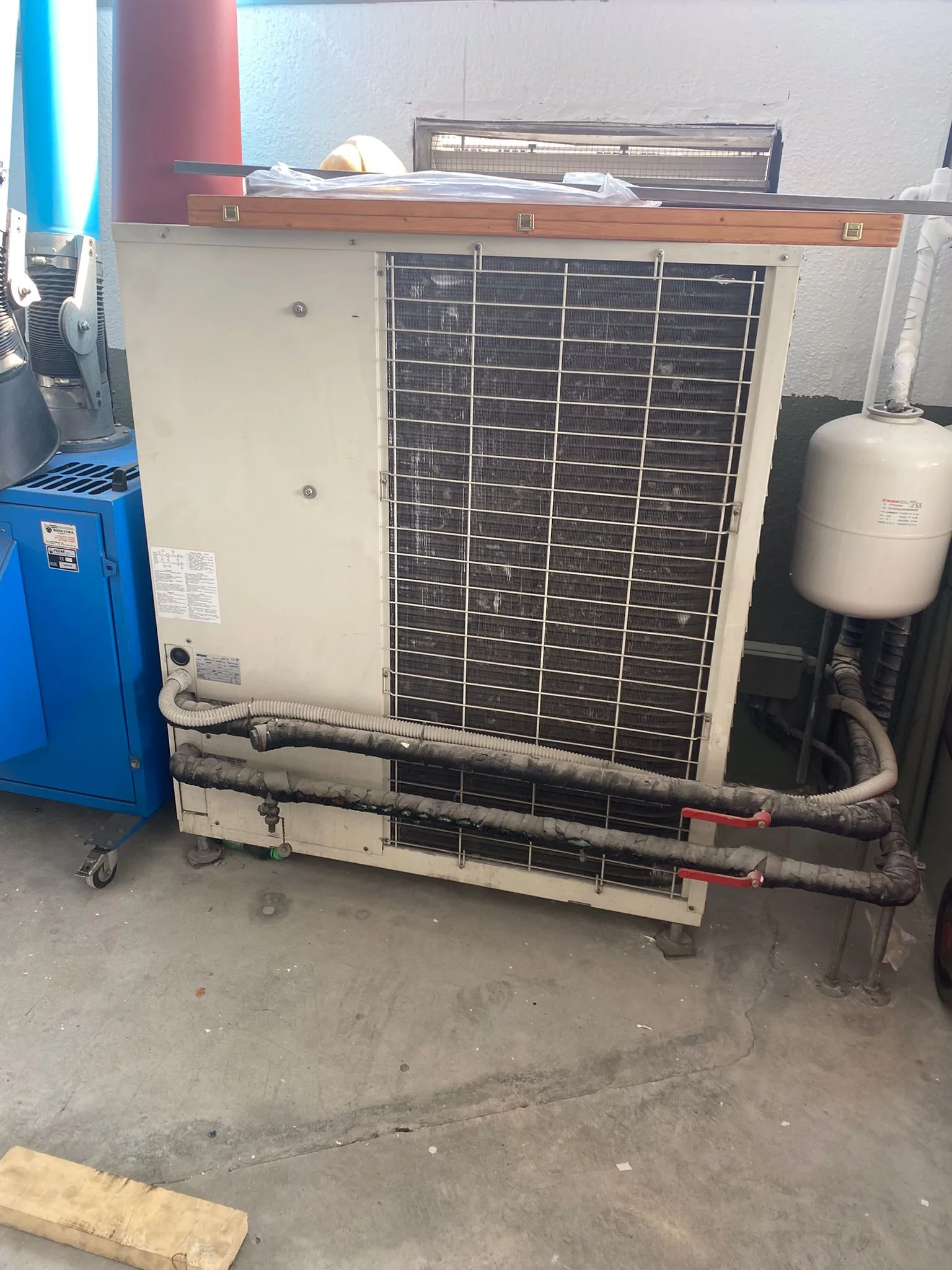

• Nr 1 chiller da 14 kW circa in solo raffrescamento, gas R407C – 1774 GWP.

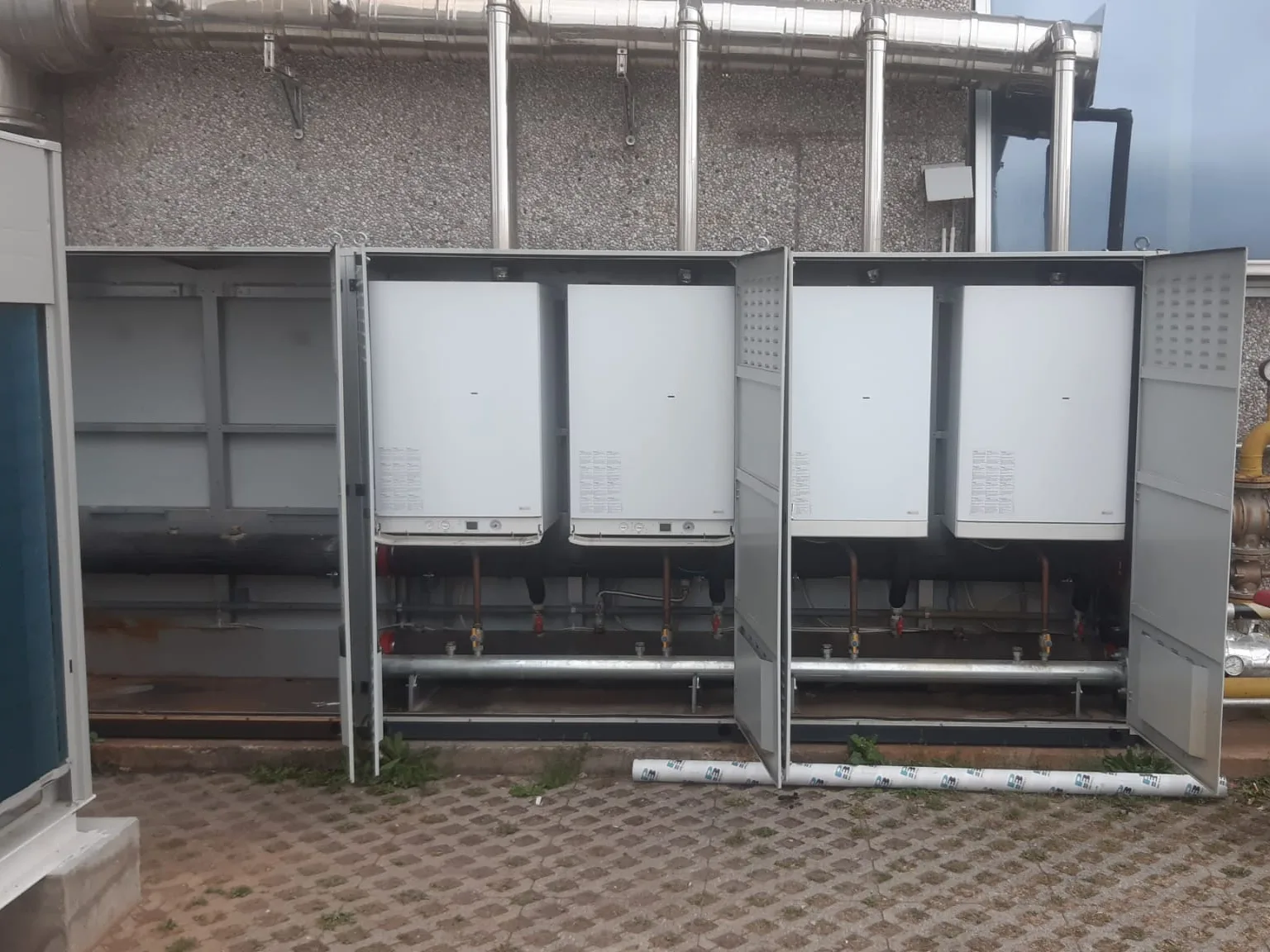

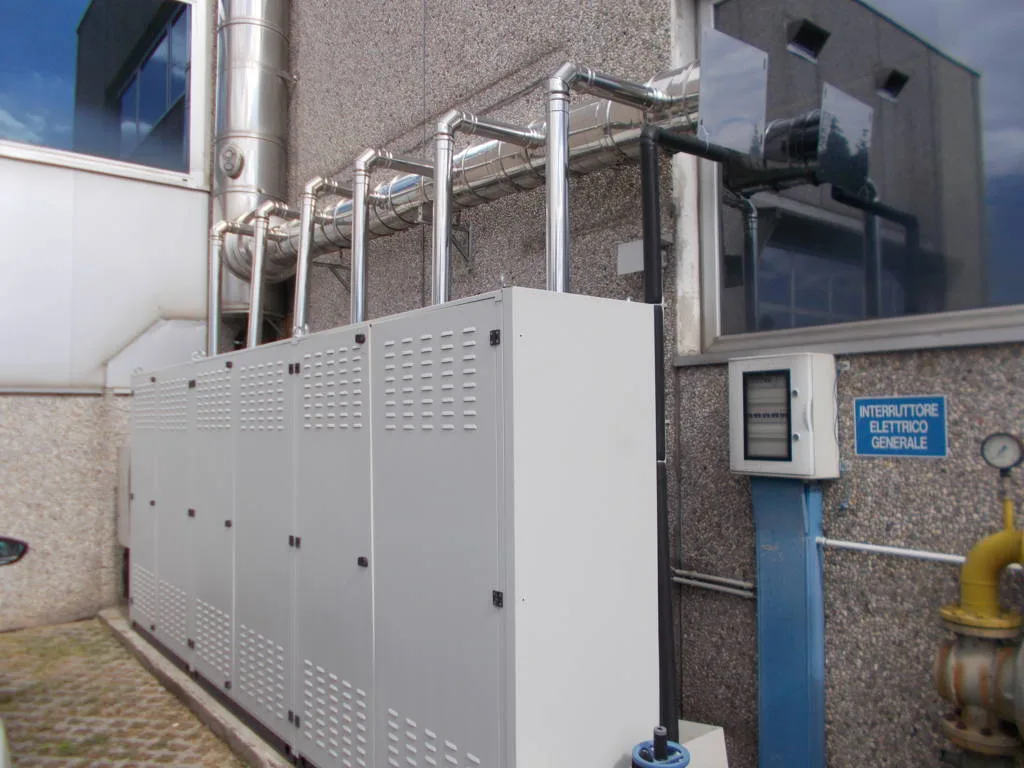

• Nr 6 caldaie in parallelo per potenza totale di 560 kw circa in riscaldamento.

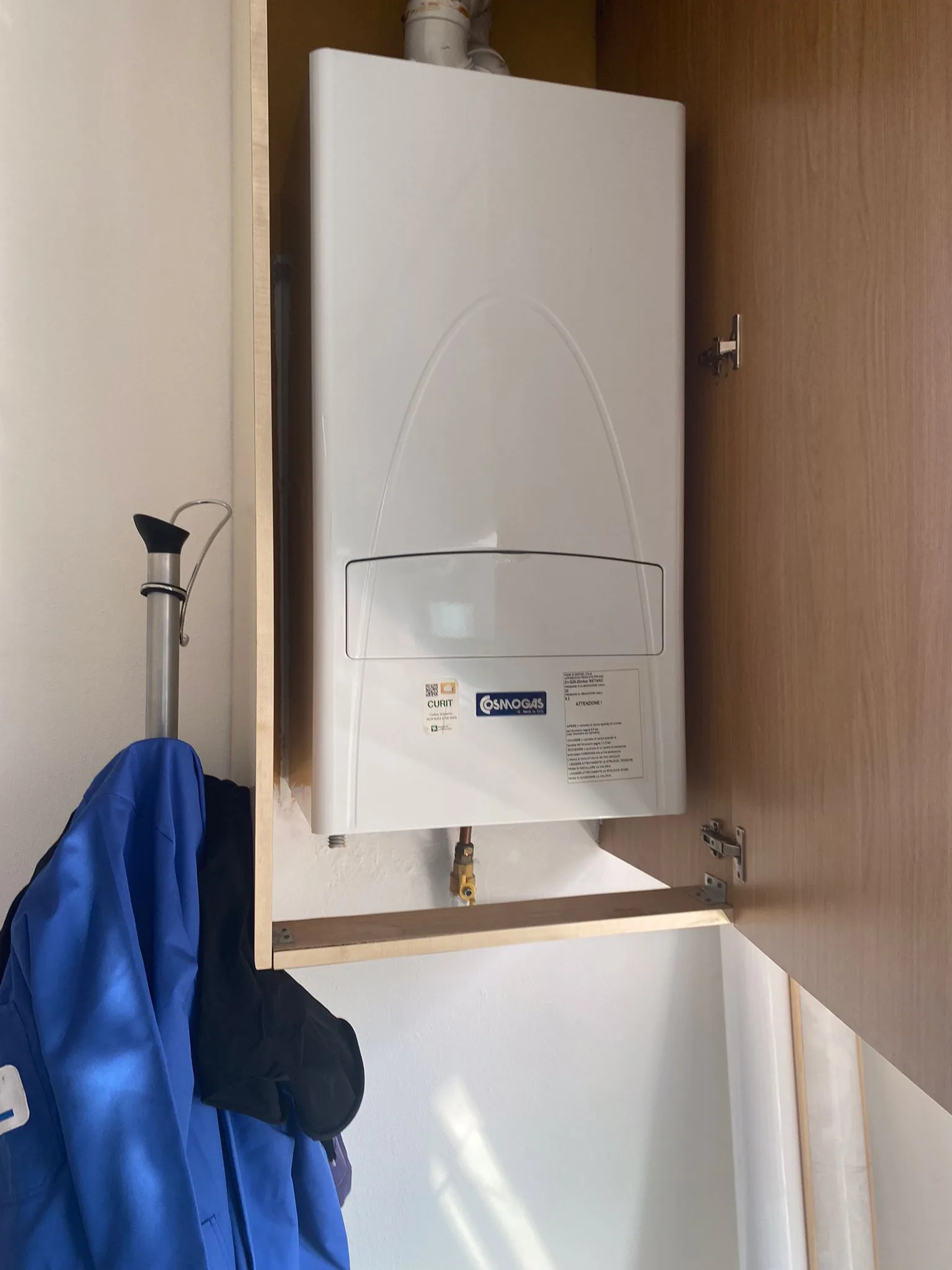

• Nr 1 caldaia da 35 kW circa in riscaldamento.

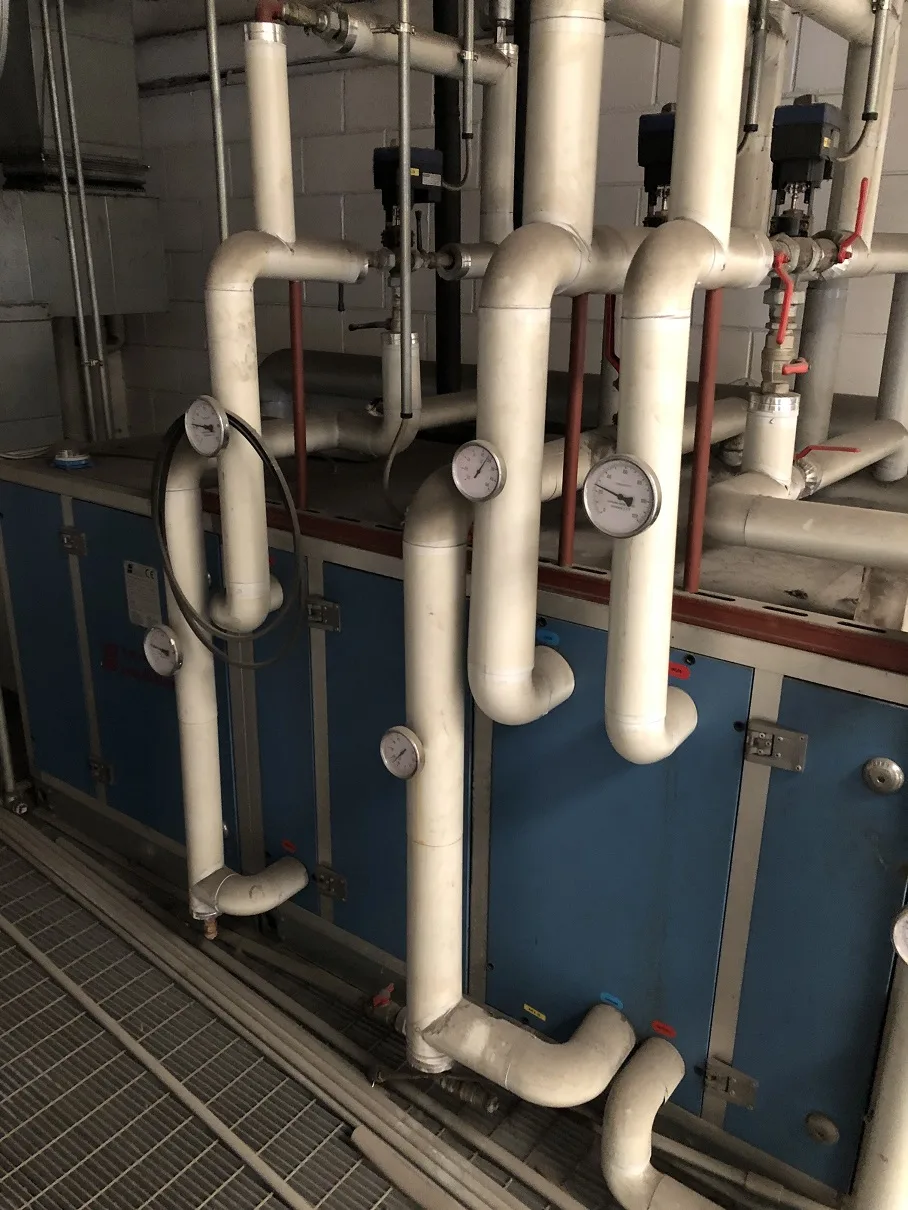

• Unità a servizio di nr 2 UTA, cassette a 4 vie e aerotermi; tutte utenze idroniche.

A causa dell’impianto di distribuzione datato e non più idoneo, e per una maggiore efficienze energetica, si è deciso di passare ad un impianto ad espansione diretta, combinato alle caldaie.

Lavorazioni

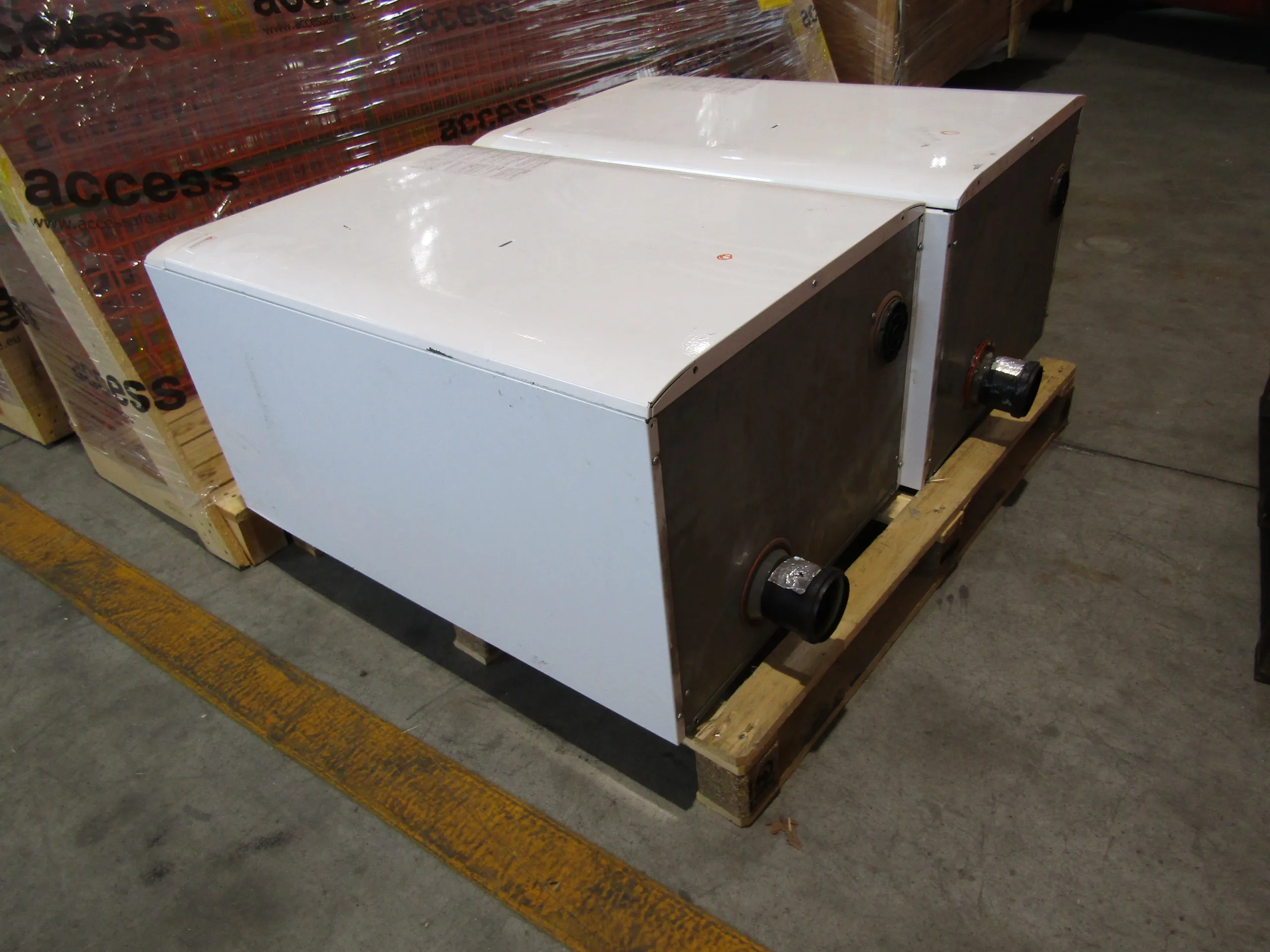

Le lavorazioni hanno previsto lo smantellamento e smaltimento di: nr 2 chiller, nr 2 UTA, oltre nr 40 unità interne, parte dell’impianto idronico, e nr 2 delle 6 caldaie rimodulando la potenza a 370 kW circa.

Si è andati ad installare:

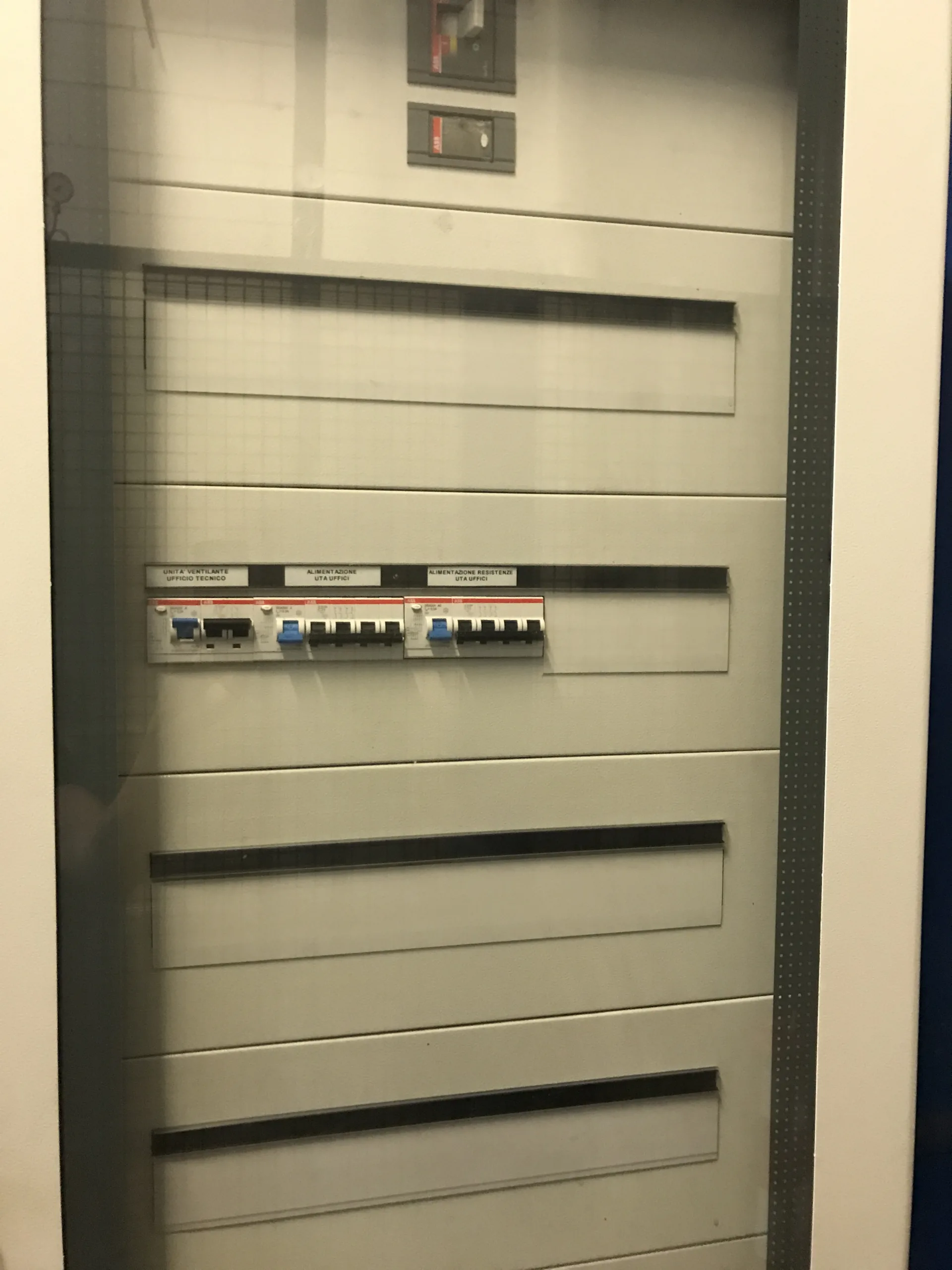

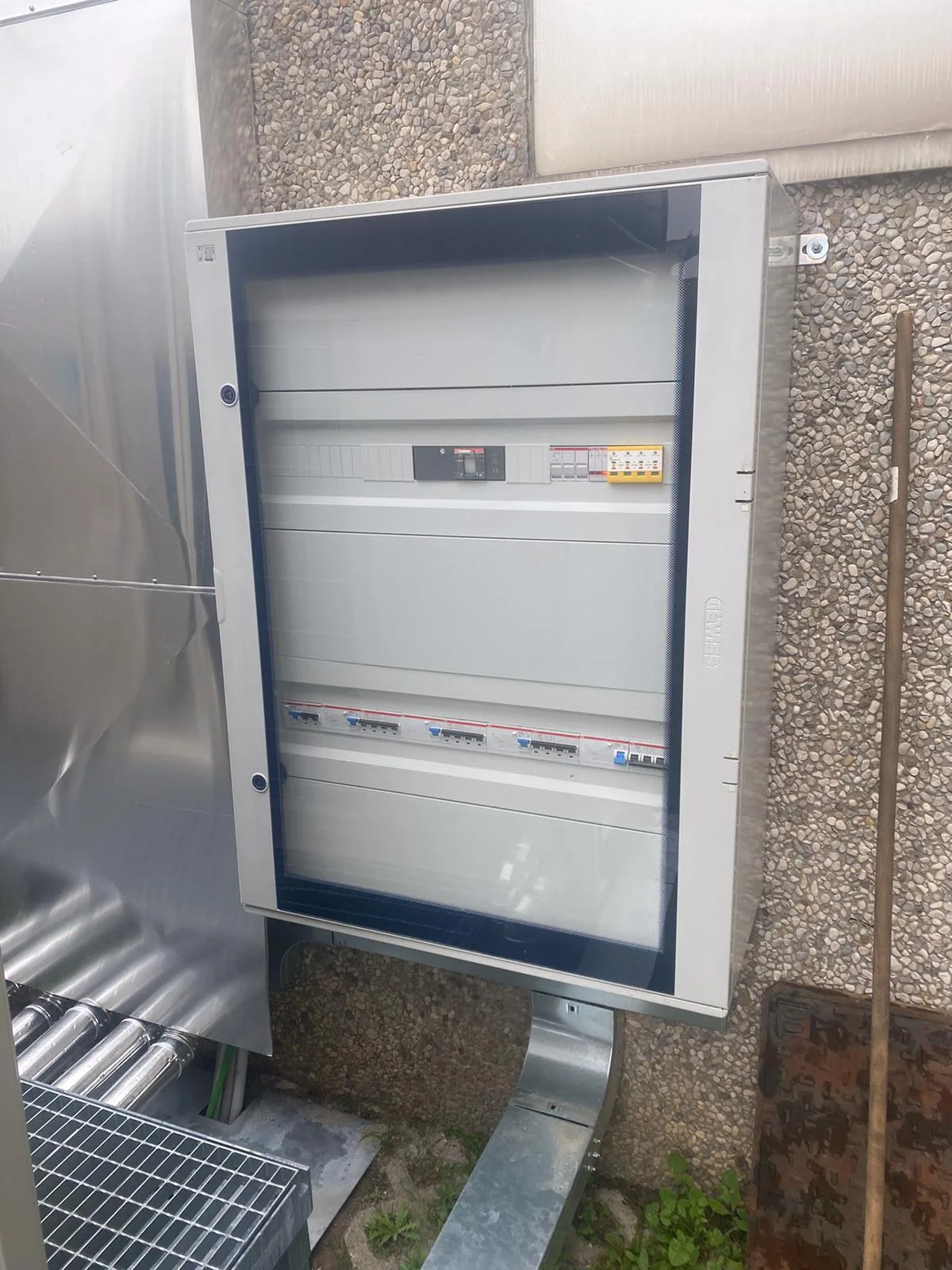

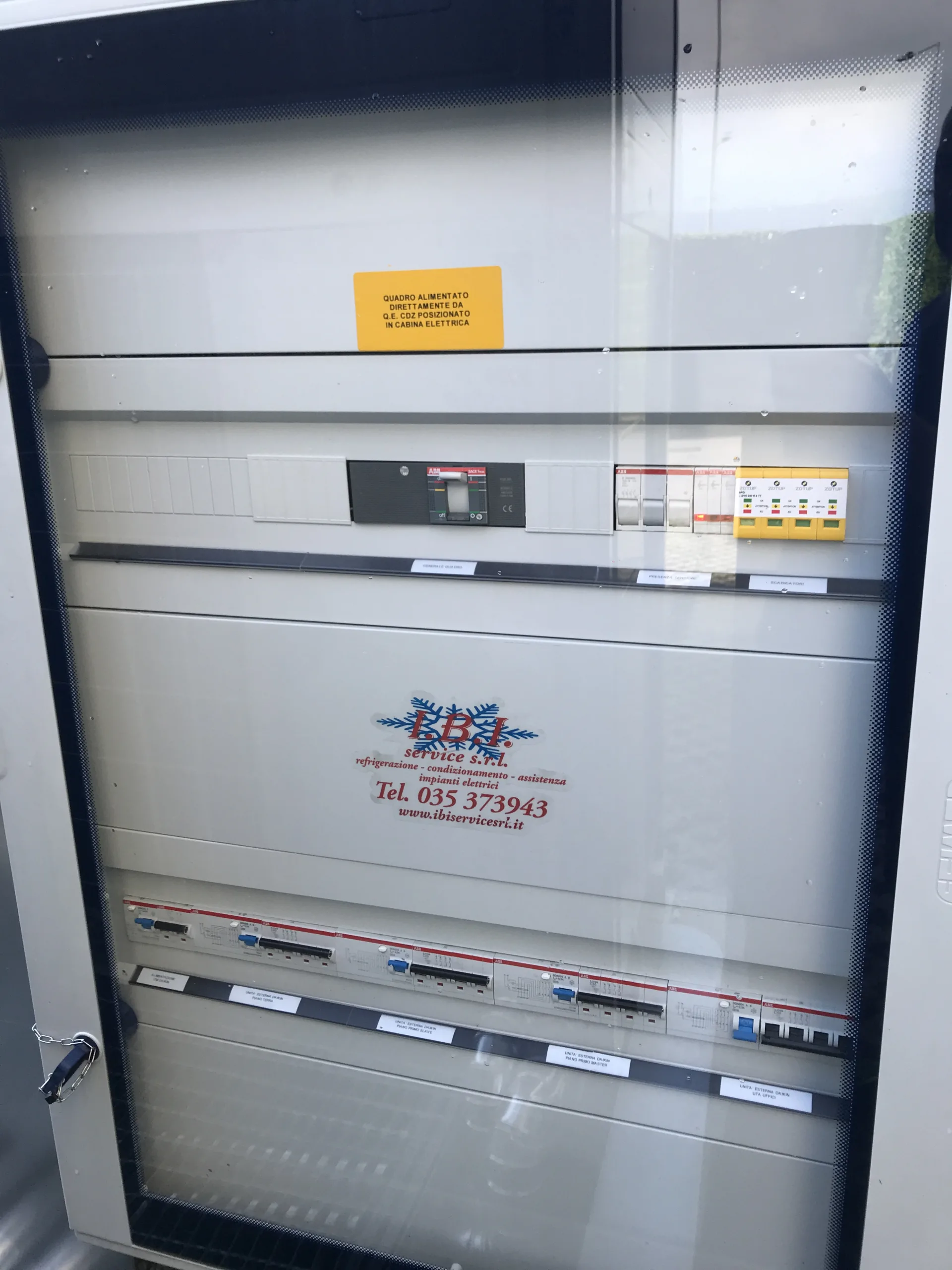

– Realizzazione e adeguamenti quadri elettrici.

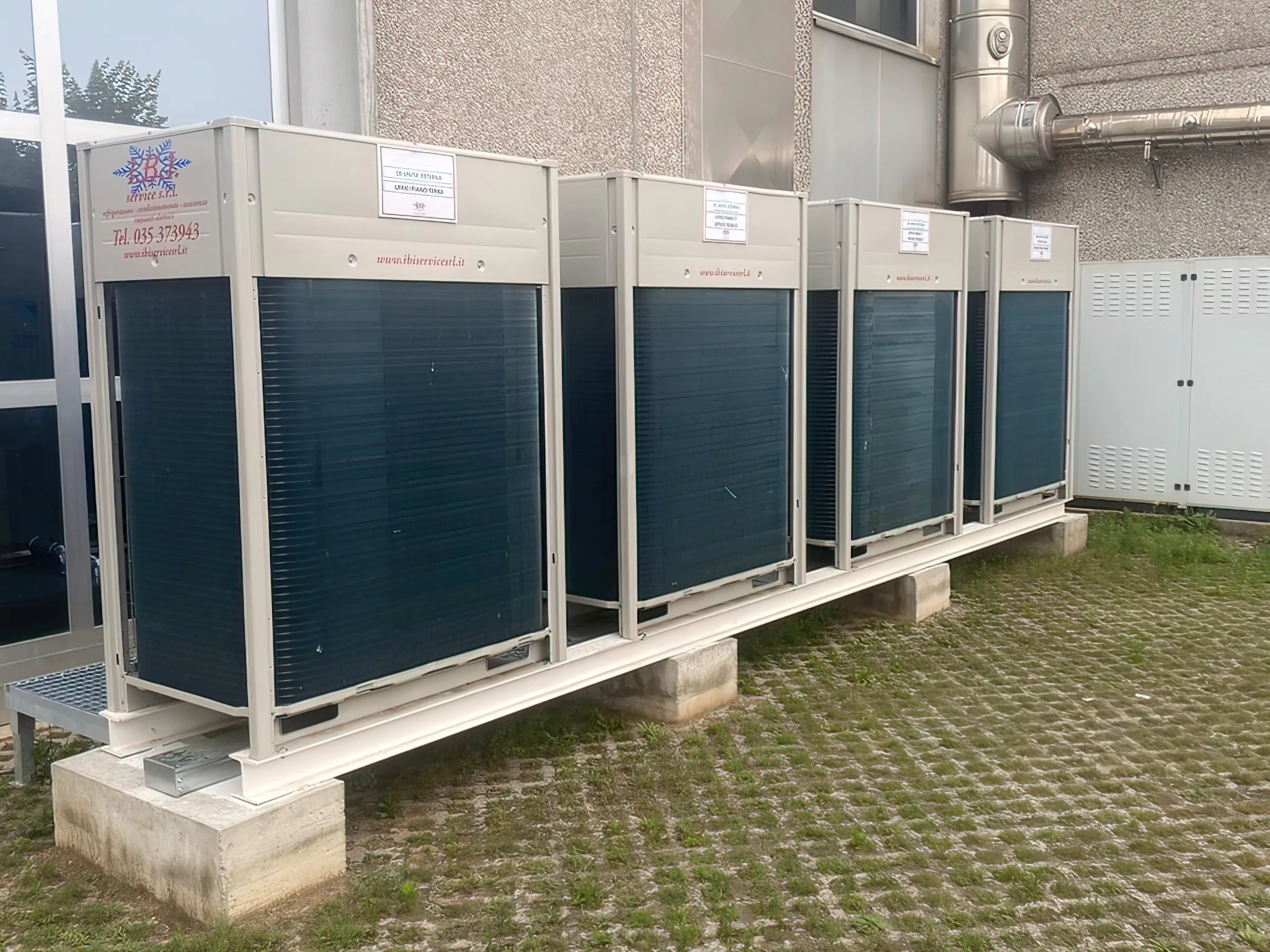

• Nr 3 vrv in pompa di calore in parallelo per potenza totale di 150 kW circa.

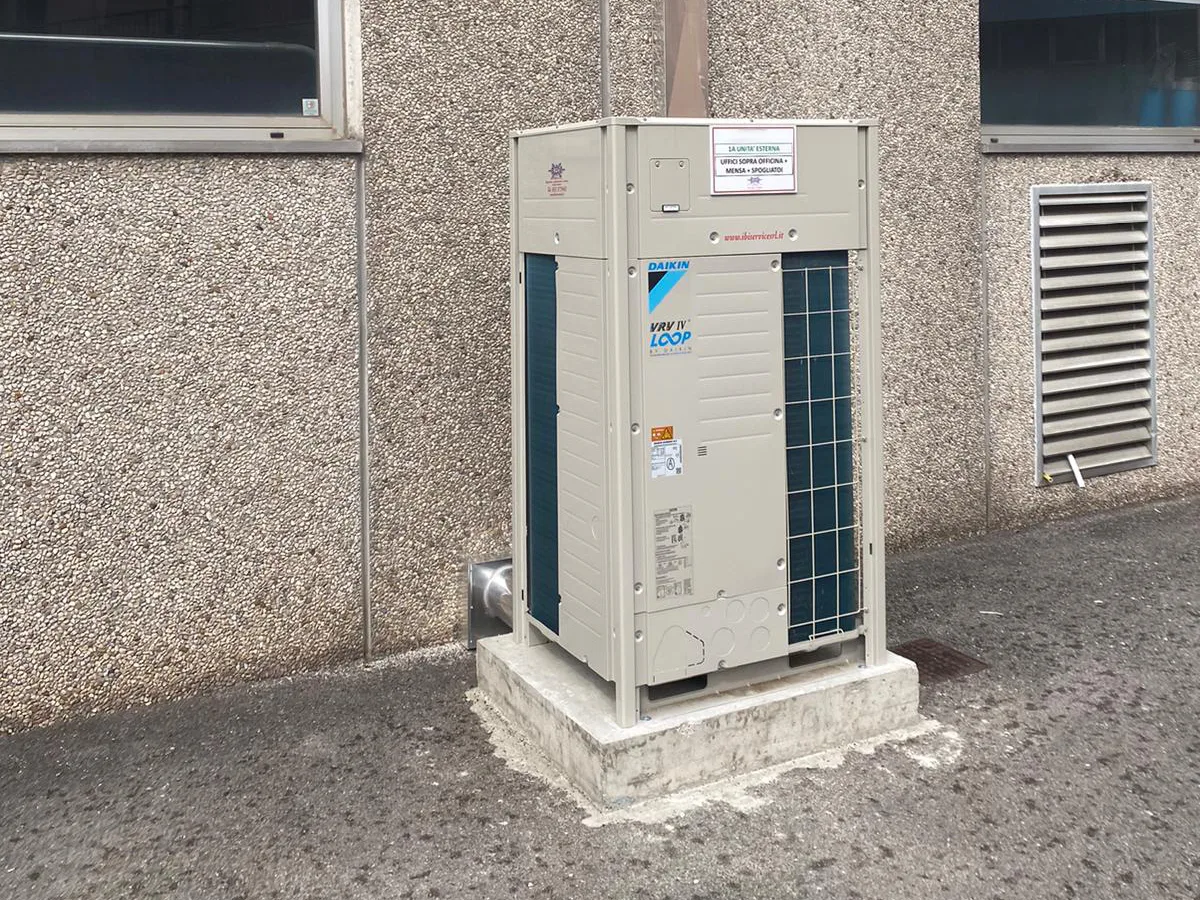

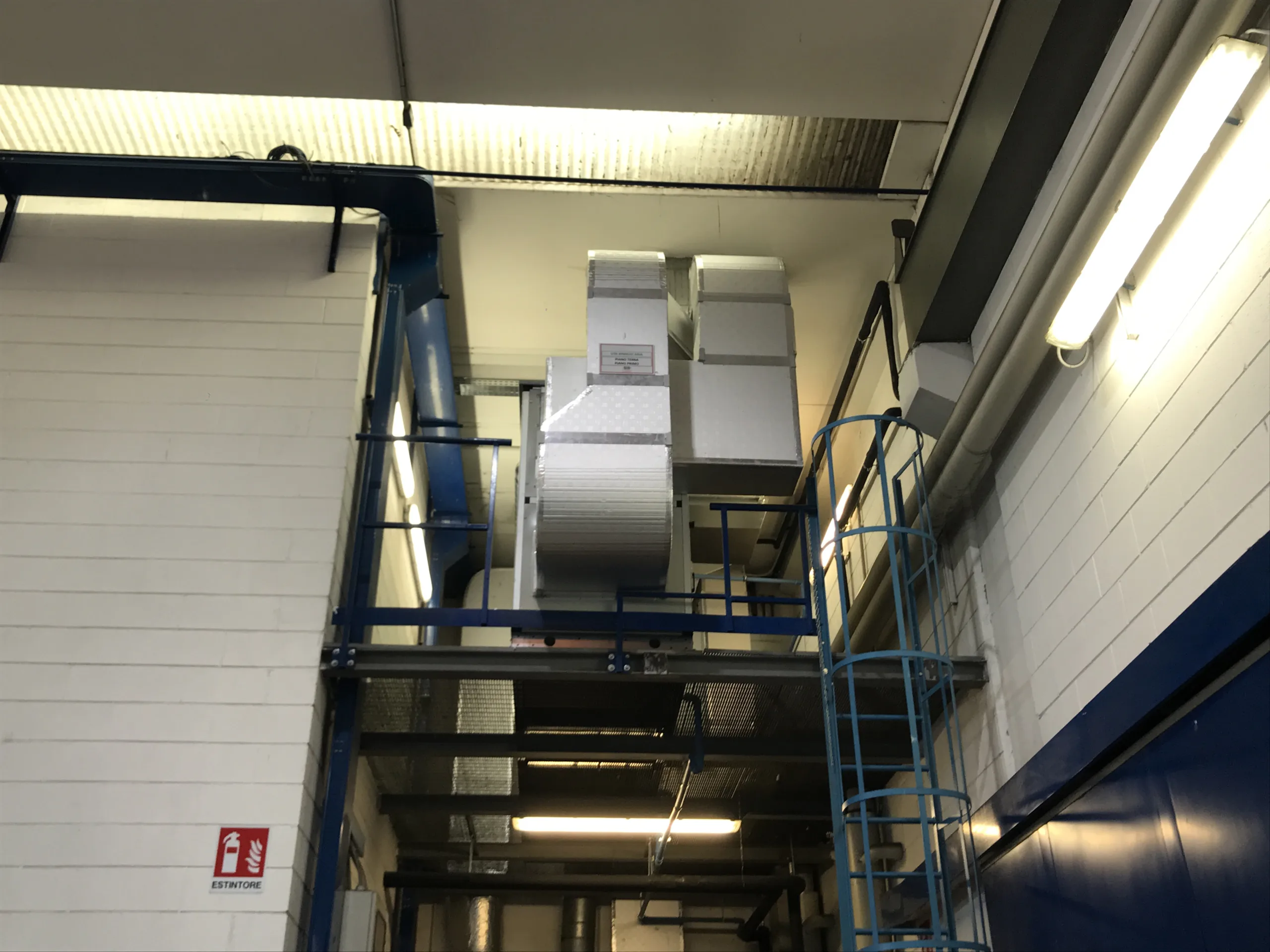

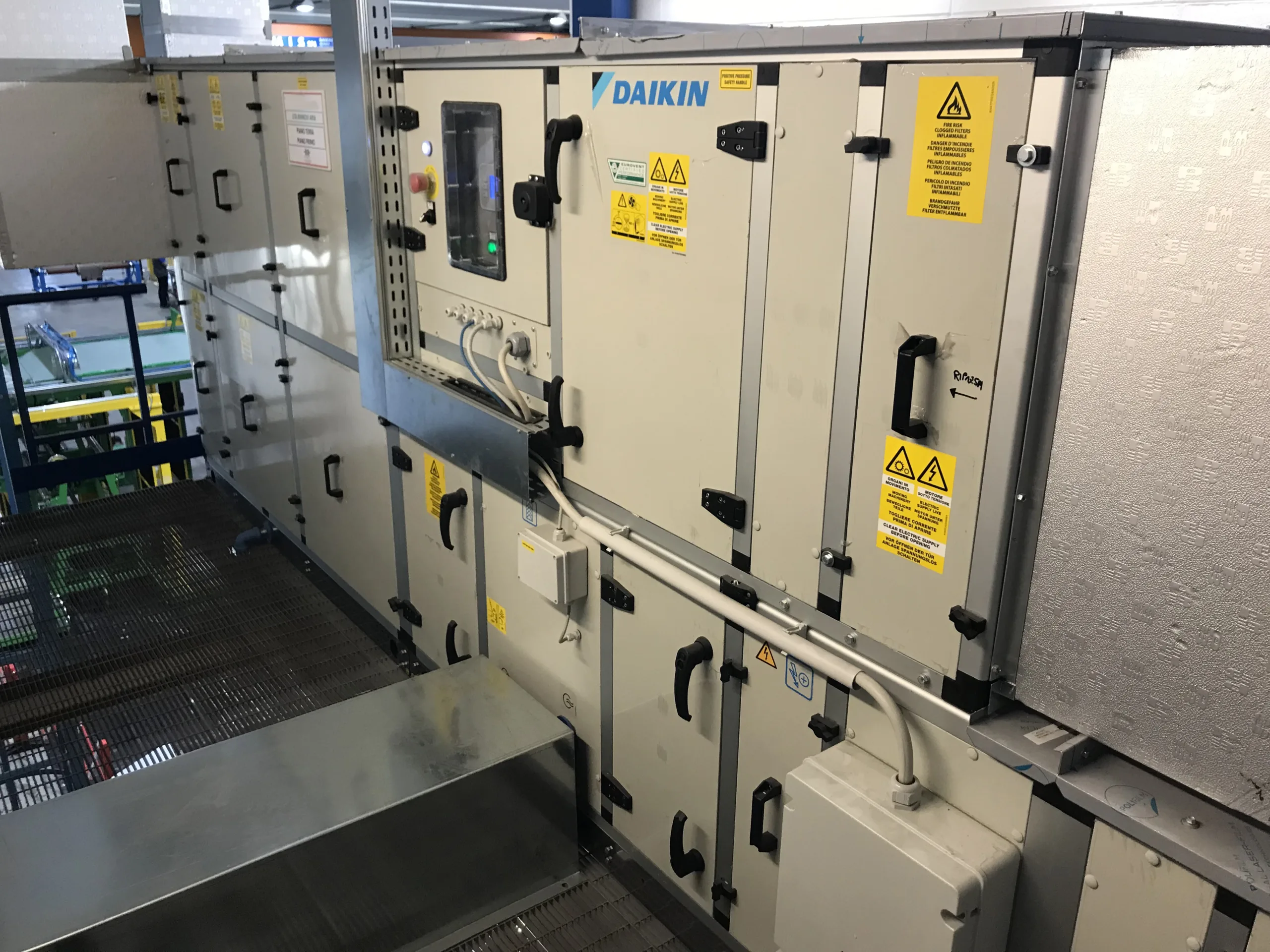

• Nr 1 vrv in pompa di calore da 50 kW circa a servizio di una nuova UTA.
• Nr 1 vrv in pompa di calore da 30 kW circa.

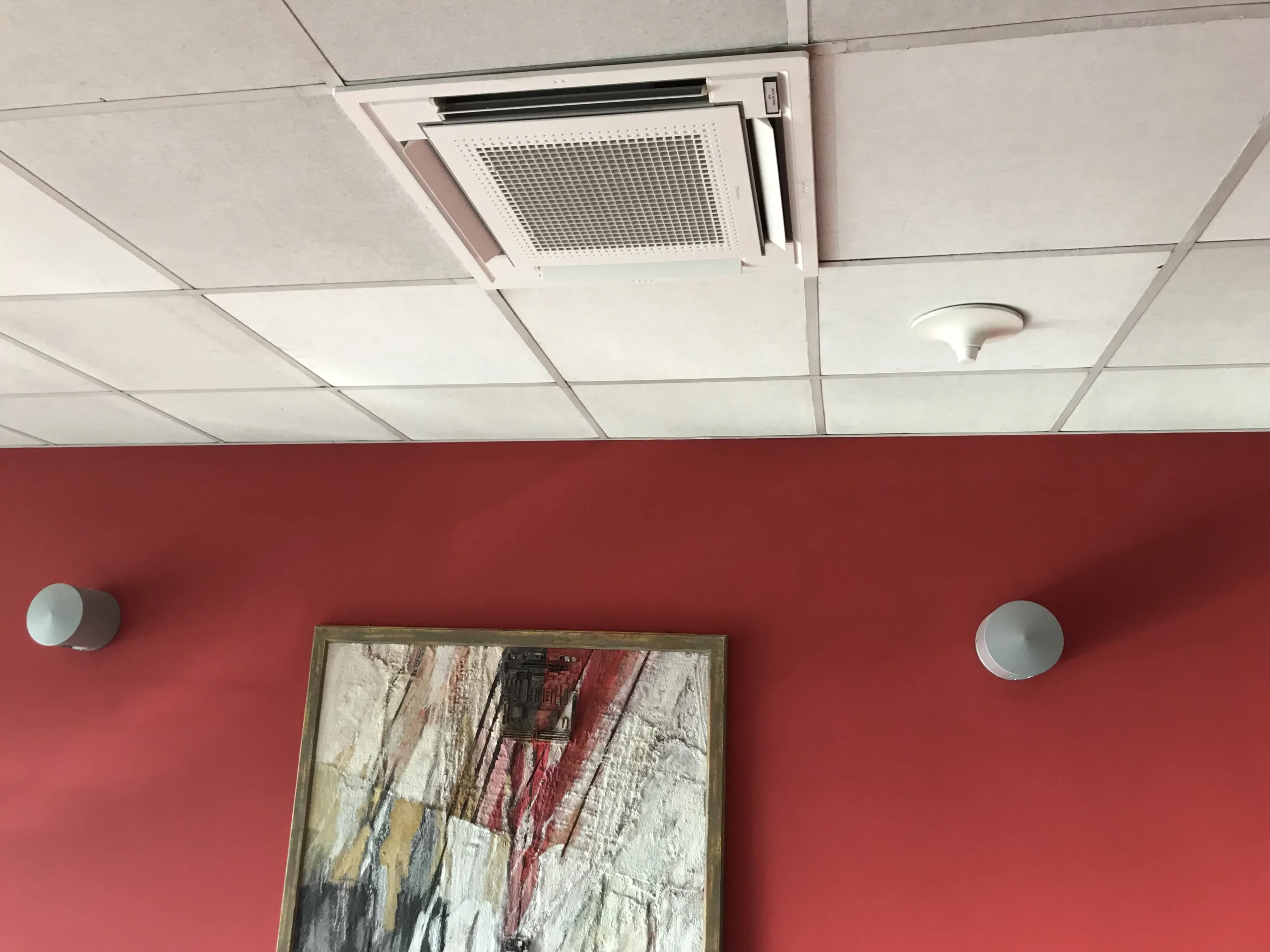

• Nuove cassette a 4 vie ad epansione diretta.
• Nuove unità canalizzate ad espansione diretta.
• Stesura di tutte le nuove tubazioni e cablaggi.

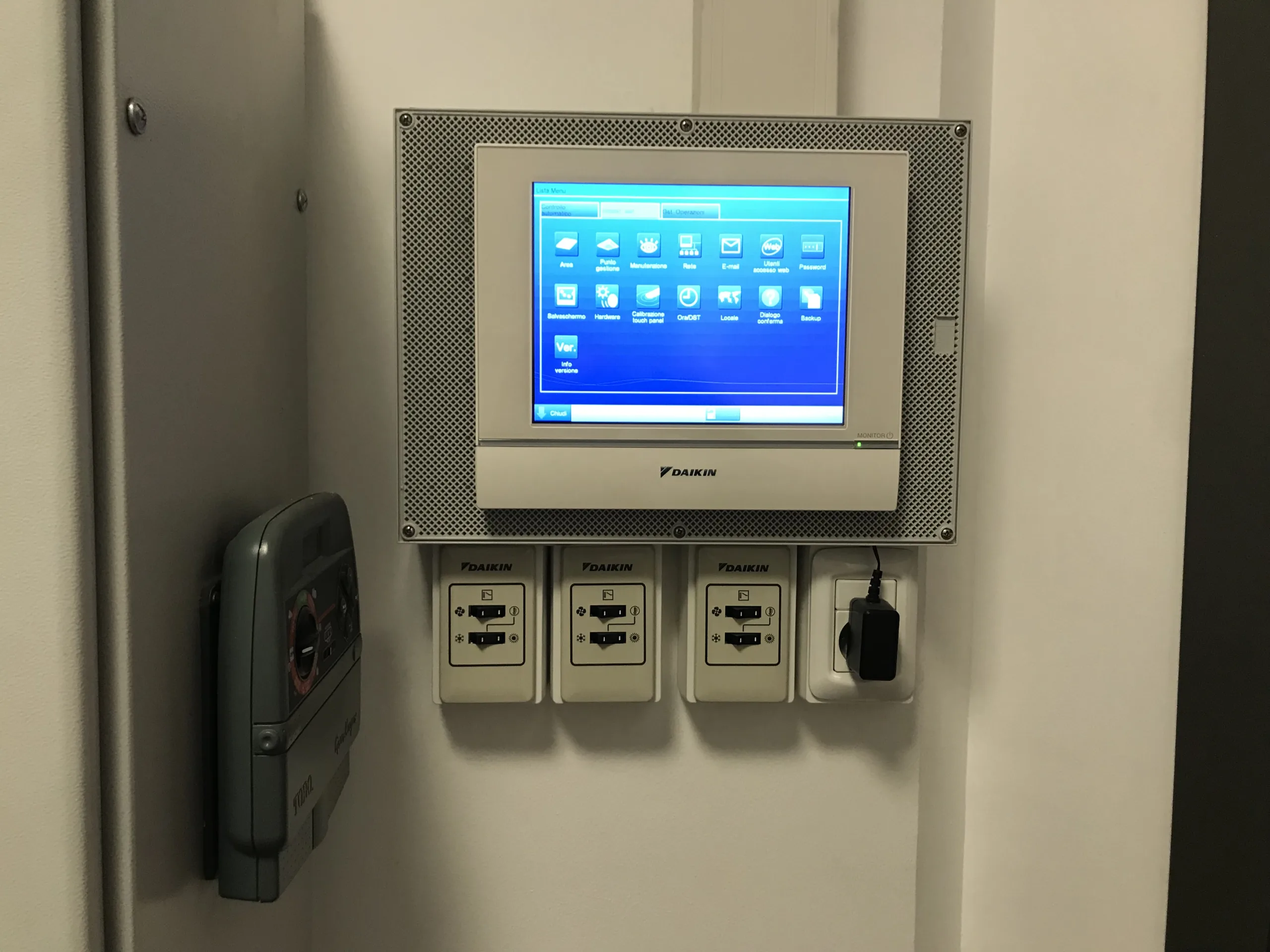

• Sistema centralizzato per sovraintendere l’impianto.
